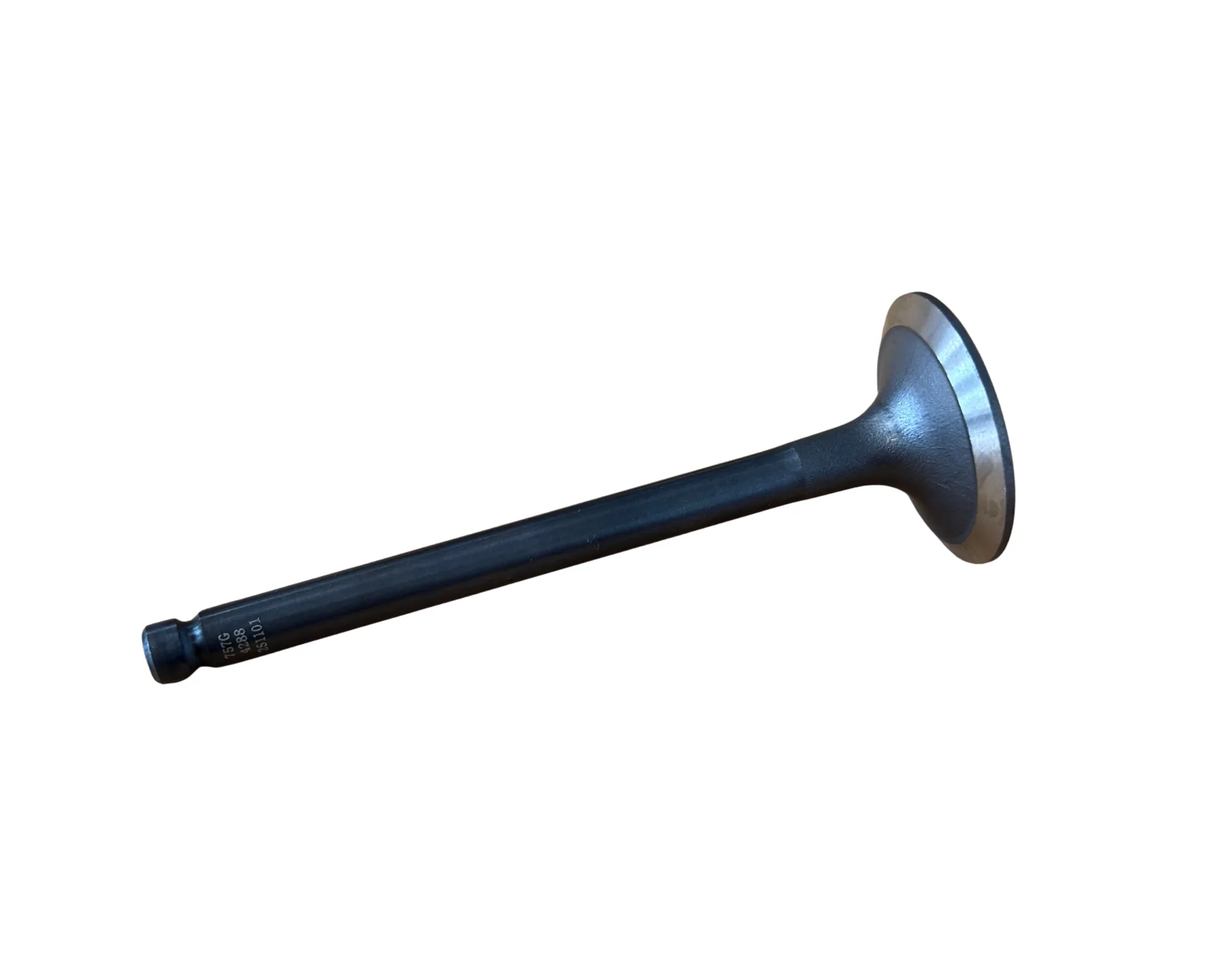

Auslassventil – Hahn & Sohn HDE20SS3-DW

Das Auslassventil gehört zu den thermisch und mechanisch am stärksten belasteten Bauteilen des Motors — während des Betriebs öffnet und schließt es wiederholt den Weg der Abgase aus dem Brennraum und muss hohen Temperaturen sowie den Druckstößen beim Aufsetzen auf den Ventilsitz zuverlässig standhalten. Ein verschlissenes oder beschädigtes Auslassventil macht sich durch Kompressionsverlust, unruhigen Motorlauf oder das Austreten vonAbgasen bemerkbar.

• Das Ventil ist für den Vierzylinder-DieselmotorWEICHAI WP2.3D25E200bestimmt (Stromerzeuger Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Am Ventilschaft befindet sich eine Nut für den Sicherungsclip, der nach der Montage den Tellerder Ventilfeder sichert.
• Bei einer Überholung des Zylinderkopfes werden die Auslassventile üblicherweise als kompletter Satz für alle Zylinder gleichzeitig ausgetauscht, auch wenn der Verschleiß ungleichmäßig ist — dadurch werden ein gleichmäßiges Anliegen und ein ruhiger Motorlaufnachder Reparatur gewährleistet.

WARUM KUNDEN IHNWÄHLEN

• Exakte Übereinstimmung mit dem Motor WEICHAI WP2.3D25E200
• Unverzichtbares Bauteil bei einer Überholung des Zylinderkopfes

PRAXISTIPP

Prüfen Sie beim Austausch der Auslassventile immer auch den Zustand der Ventilsitze im Zylinderkopf — wenn die Sitze verbrannt oder uneben sind, dichtet auch ein neues Ventil nicht zuverlässig ab und die Sitze müssen zunächst instand gesetzt(nachgeschliffenoderausgetauscht) werden.

WICHTIGEEIGENSCHAFTEN

• Typ: Auslassventil (Poppet Valve)
• Nut am Ventilschaft für den Sicherungsclip der Ventilfeder
• Bestimmt für Motor: WEICHAI WP2.3D25E200
• Kompatibler Stromerzeuger: Hahn & Sohn HDE20SS3-DW (20 kW / 25kVA)

VERWENDUNG/INSTALLATION/BEDIENUNG

1. Demontieren Sie den Zylinderkopf und den Ventiltrieb entsprechend dem Wartungsverfahren.
2. Drücken Sie die Ventilfeder mit einem geeigneten Ventilfederspanner zusammen, entfernen Sie den Sicherungsclip und nehmen Sie das alte Ventil heraus.
3. Prüfen Sie den Zustand der Ventilführung und des Ventilsitzes im Zylinderkopf.
4. Schieben Sie das neue Ventil in die Führung, setzen Sie die Feder mit dem Federteller ein und sichern Sie sie mit dem Sicherungsclip.
5. Nach der erneuten Montage des Zylinderkopfes muss das Ventilspiel entsprechend den vorgeschriebenen Werten eingestellt werden.

Die Montage erfordert Erfahrung in der Wartung des Ventiltriebs, geeignetes Werkzeug (Ventilfederspanner) sowie die Messung des Ventilspiels — wir empfehlen keinen eigenständigen Austausch ohne entsprechendeFachkenntnisse.
