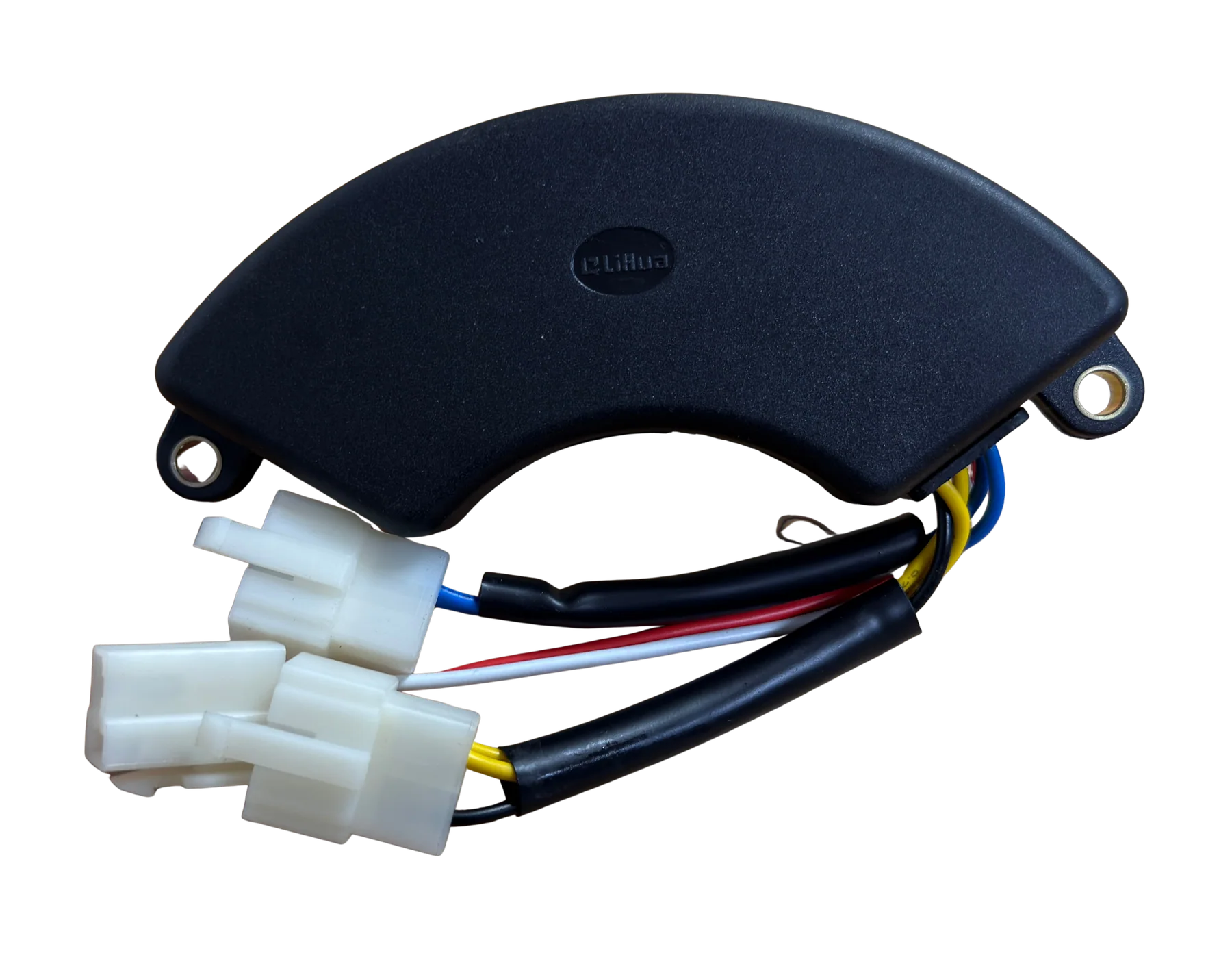

Regulátor napätia AVR pre dieselový generátor Hahn & Sohn HDE 9300SS3

AVR (Automatic Voltage Regulator) je elektronický regulátor, ktorý riadi budiaci prúd alternátora a tým udržiava výstupné napätie elektrocentrály na konštantnej hodnote. Bez funkčného AVR napätie kolíše podľa zaťaženia - pri zapnutí spotrebiča poklesne, pri odľahčení naopak vyskočí. Pre citlivú elektroniku, nabíjačky, čerpadlá s frekvenčným meničom alebo meraciu techniku je stabilné napätie podmienkou bezpečnej prevádzky.

• Tento regulátor sa dodáva ako originálny náhradný diel pre dieselovú elektrocentrálu Hahn & Sohn HDE 9300SS3 s jednovalcovým štvortaktným dieselovým motorom 499 cm³ a výstupom 230/400 V, 50 Hz. Pasuje do priestoru alternátora vďaka výsečovému (vejárovému) tvaru puzdra, ktorý kopíruje obvod krytu generátora, a upevňuje sa dvoma skrutkami cez montážne otvory s kovovými priechodkami.
• Doska plošných spojov je kompletne zaliata živicou. Zálievka chráni elektroniku pred vibráciami motora, vlhkosťou a prachom, teda pred vplyvmi, ktoré sú pri prevádzke elektrocentrály bežné. Súčasťou regulátora je nastavovací trimr na doladenie výstupného napätia a chladič výkonového prvku. Pripojenie je riešené šiestimi vodičmi v dvoch zásuvných konektoroch, takže výmena nevyžaduje spájkovanie ani úpravu kabeláže.

Prečo si ho zákazníci vyberajú

• Originálny diel priamo pre model HDE 9300SS3 - žiadne pochybnosti o kompatibilite
• Zaliata elektronika odolná proti vibráciám, vlhkosti a prachu
• Konektorové pripojenie - výmena bez spájkovania a bez zásahu do kabeláže
• Nastavovací trimr na doladenie výstupného napätia

Tip z praxe

Kolísajúce napätie, trvalo príliš vysoké alebo naopak nízke napätie v zásuvkách a blikajúce svetlá počas chodu elektrocentrály bývajú najčastejšie spôsobené chybným AVR. Pred výmenou regulátora skontrolujte aj uhlíky alternátora a stav konektorov - poškodený alebo zoxidovaný kontakt spôsobuje rovnaké problémy ako chybná elektronika. AVR je vhodné mať v zálohe pri elektrocentrálach, ktoré slúžia ako záložný zdroj pre dom alebo prevádzku, pretože bez neho nemožno elektrocentrálu bezpečne zaťažiť.

Kľúčové vlastnosti

• Automatický regulátor napätia (AVR) pre elektrocentrálu
• Určené pre Hahn & Sohn HDE 9300SS3 (6-6,5 kW, 230/400 V, 50 Hz)
• Výsečový (vejárový) tvar puzdra na montáž do priestoru alternátora
• Doska plošných spojov zaliata živicou
• Chladič výkonového prvku
• Nastavovací trimr na doladenie výstupného napätia
• 6 vodičov v dvoch zásuvných konektoroch
• 2 montážne otvory s kovovými priechodkami

Použitie / Inštalácia / Obsluha

Pred výmenou vypnite elektrocentrálu, nechajte ju vychladnúť a odpojte akumulátor. Regulátor je umiestnený v priestore alternátora pod krytom. Odpojte oba zásuvné konektory, povoľte dve upevňovacie skrutky a regulátor vyberte. Nový diel namontujte na rovnaké miesto a konektory zapojte podľa farieb vodičov - konektory sú tvarované tak, aby ich nebolo možné zameniť.

Po montáži elektrocentrálu naštartujte bez zaťaženia a zmerajte výstupné napätie. Ak sa líši od menovitej hodnoty, dolaďte ho nastavovacím trimrom, vždy iba po malých krokoch a s priebežným meraním. Nastavenie vykonávajte pri menovitých otáčkach motora. Výmenu aj nastavenie odporúčame prenechať servisnému technikovi, pretože sa pracuje v blízkosti obvodov pod napätím.
