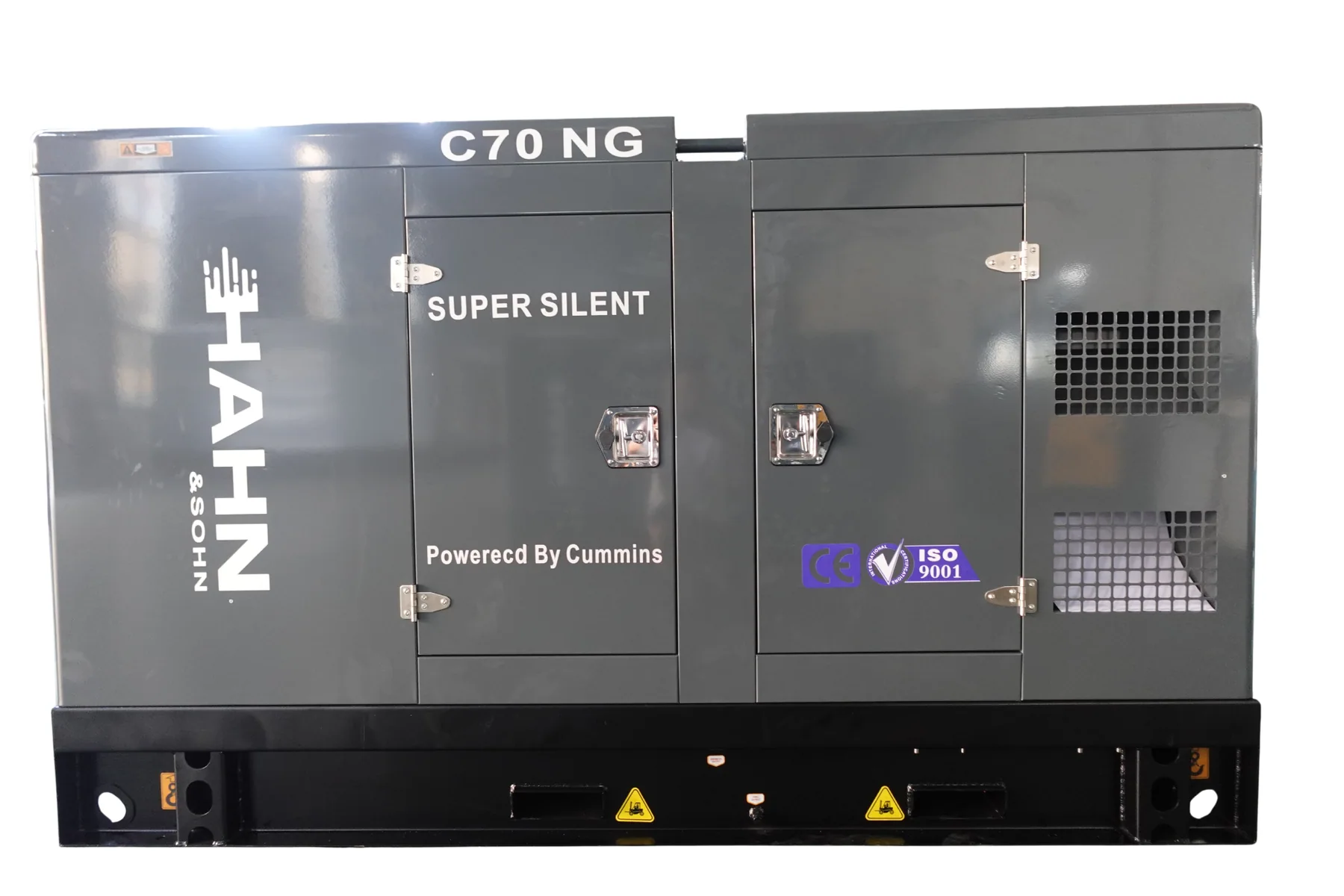

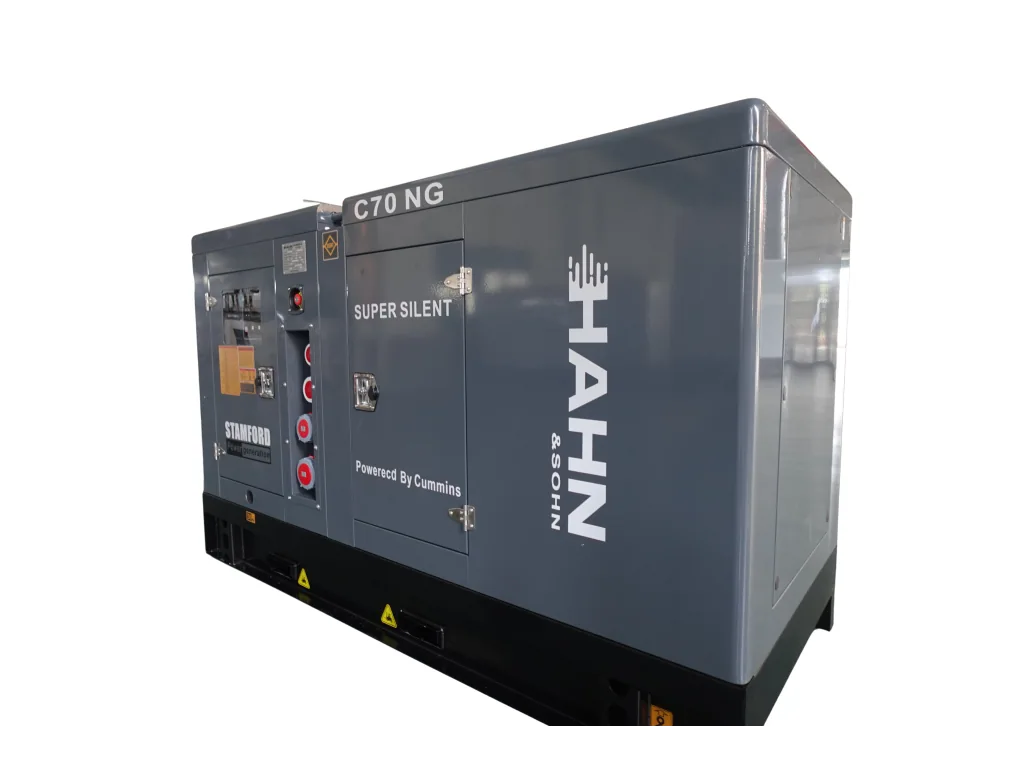

Hahn & Sohn plynová elektrocentrála C70NG

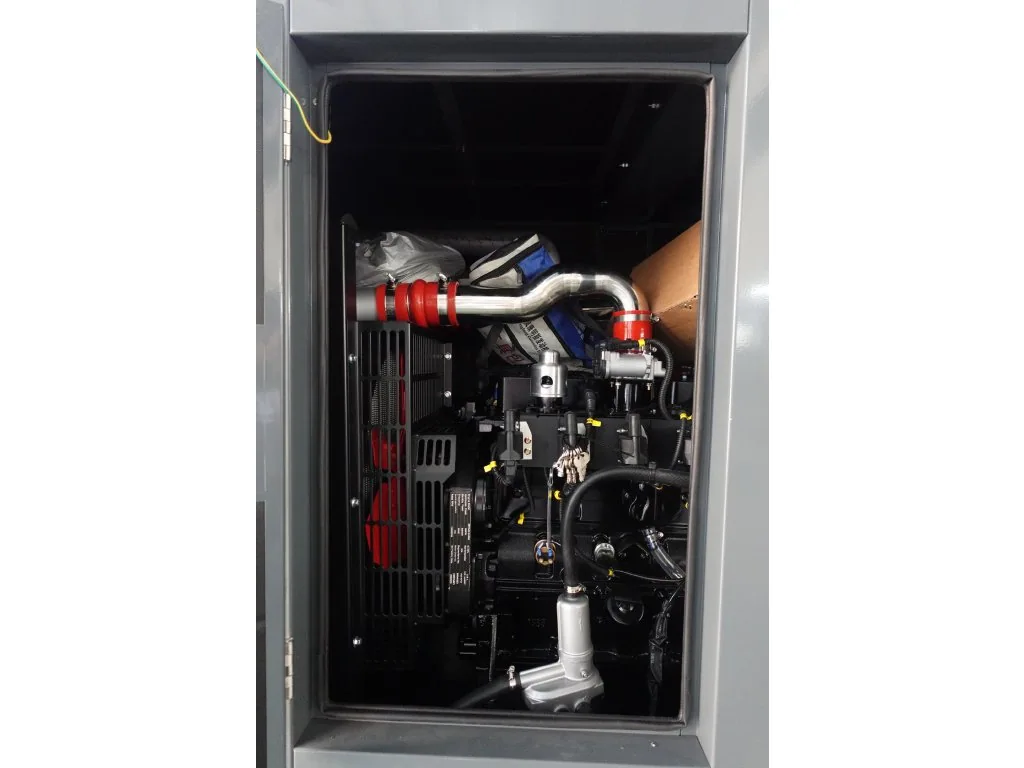

C70NG je plynová elektrocentrála pro místa, kde je k dispozici zemní plyn a potřebujete třífázový proud 400 V / 50 Hz o výkonu až 68,75 kVA. Motor Cummins 4BTAA3.9-G58 má 4 válce a objem 3,9 l, je přeplňovaný turbodmychadlem s chlazením plnicího vzduchu (vzduch-vzduch). Jmenovité otáčky jsou 1 500 ot/min a regulaci otáček zajišťuje řídicí jednotka motoru (ECU).

• Elektrickou část tvoří jednoložiskový alternátor Stamford S1L2-Y1/50KW s bezkartáčovým samobuzením, krytím IP 23, izolací třídy H a přesností regulace napětí ±0,5 %. Alternátor má 12 vývodů.

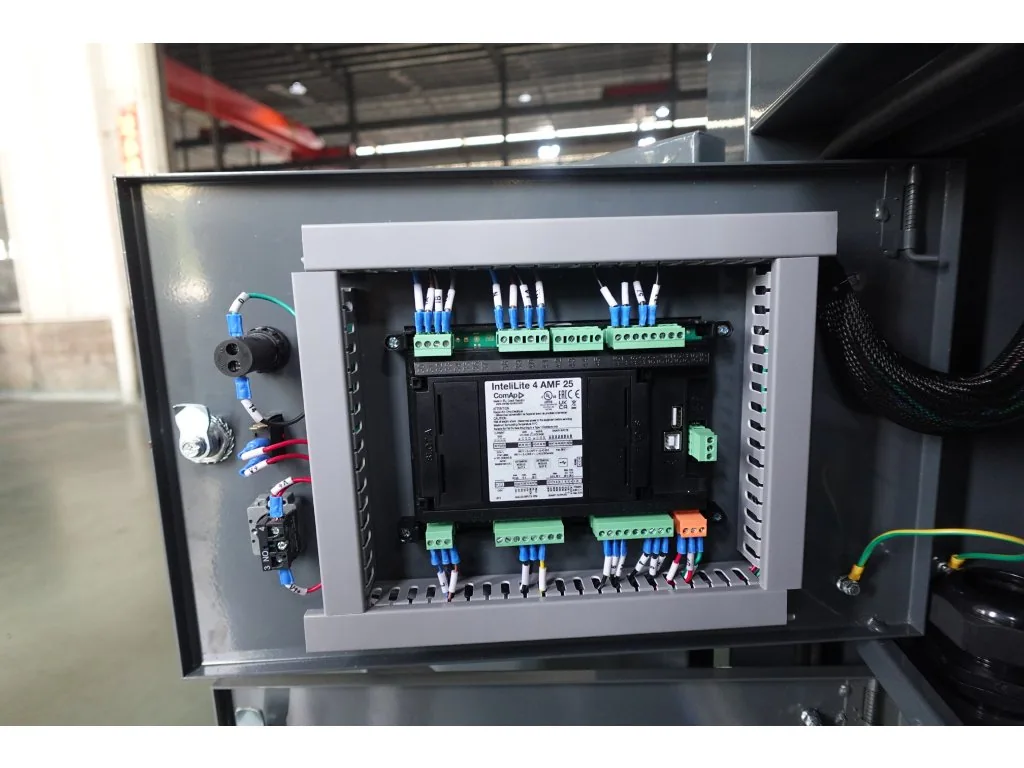

• Řízení má na starosti ComAp InteliLite 4 AMF25 se 7místným displejem, zabudovaným regulátorem otáček a AVR. Jednotka hlídá výkon generátoru (kW, kVA), chrání před přetížením, hlídá selhání startu a umožňuje nouzové zastavení.

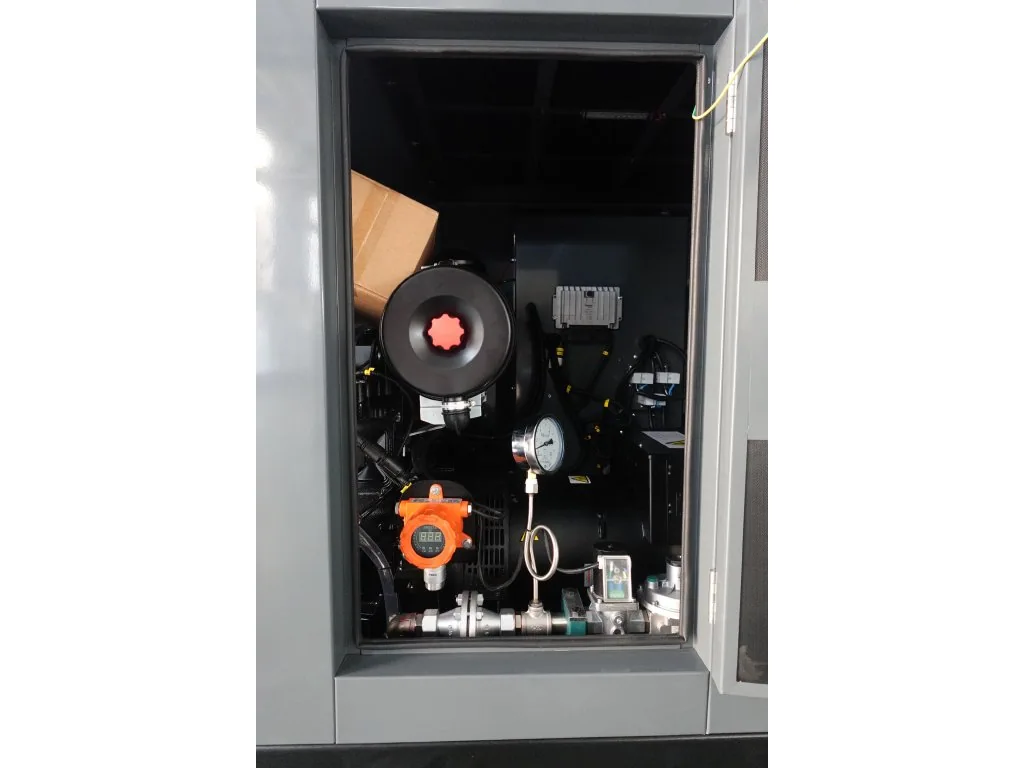

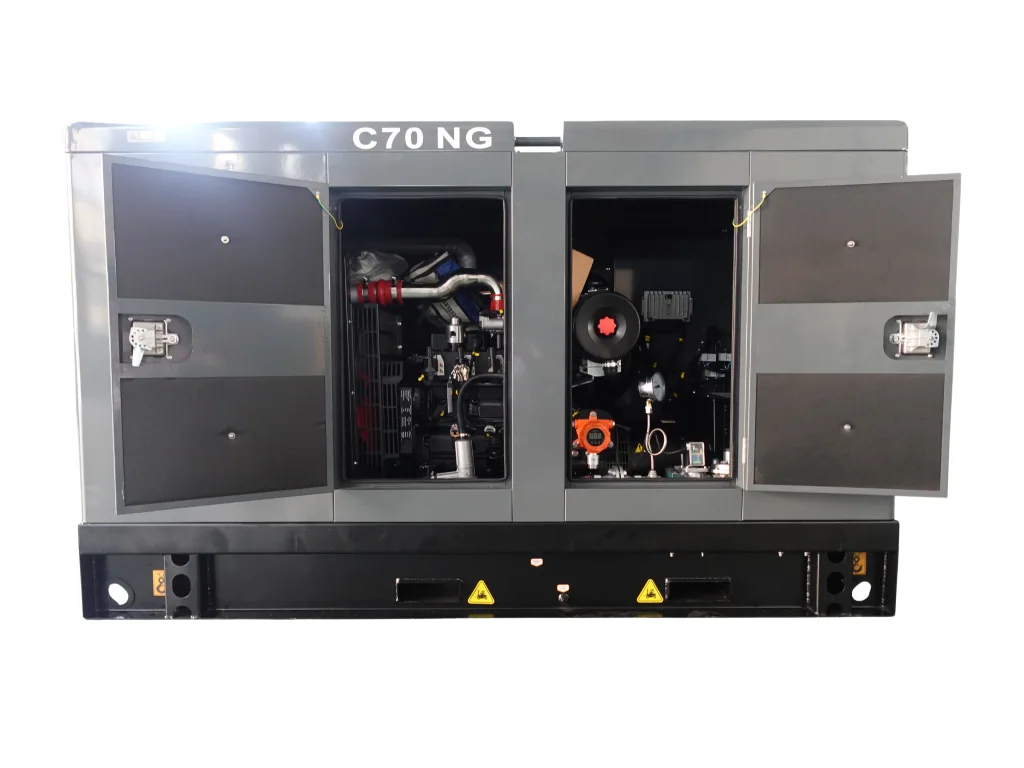

• Plynová část motorového prostoru obsahuje plynovou větev s ventilem, manometr a detektor plynu s digitálním displejem. Kabina je uvnitř vyložena zvukově pohlcujícím materiálem, dveře se zavírají na zámky a motorový prostor je přístupný z obou stran.
• Spotřeba plynu při trvalém výkonu: 19 m³/h při 100 %, 15 m³/h při 75 %, 10 m³/h při 50 % a 5 m³/h při 25 % zatížení.

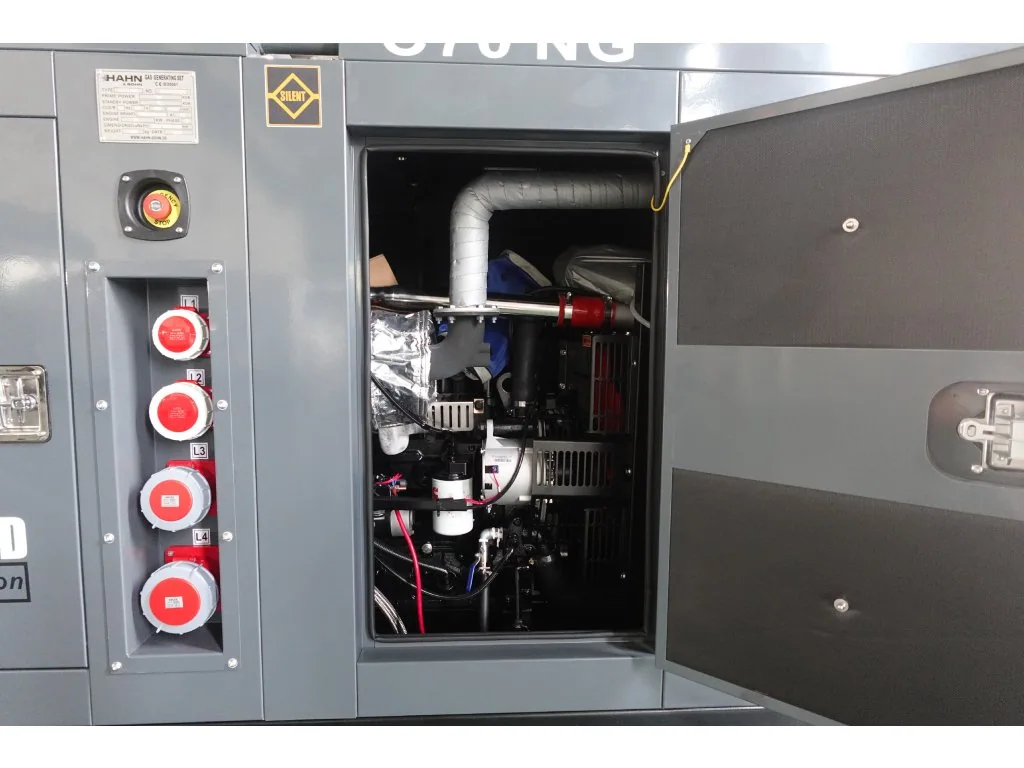

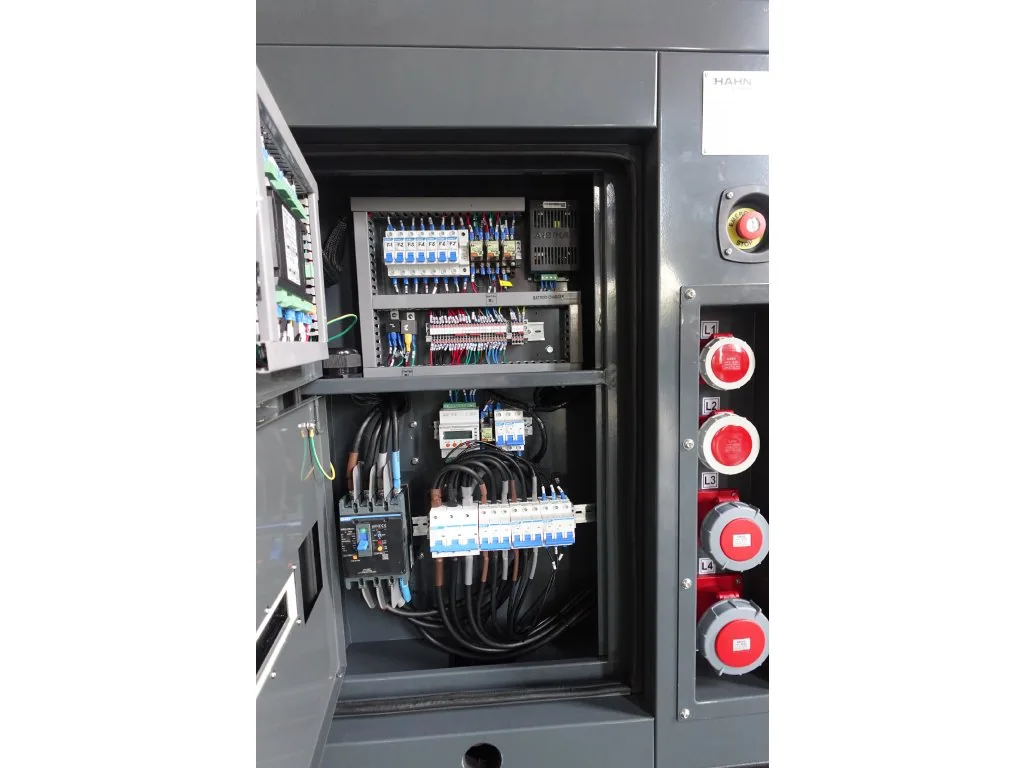

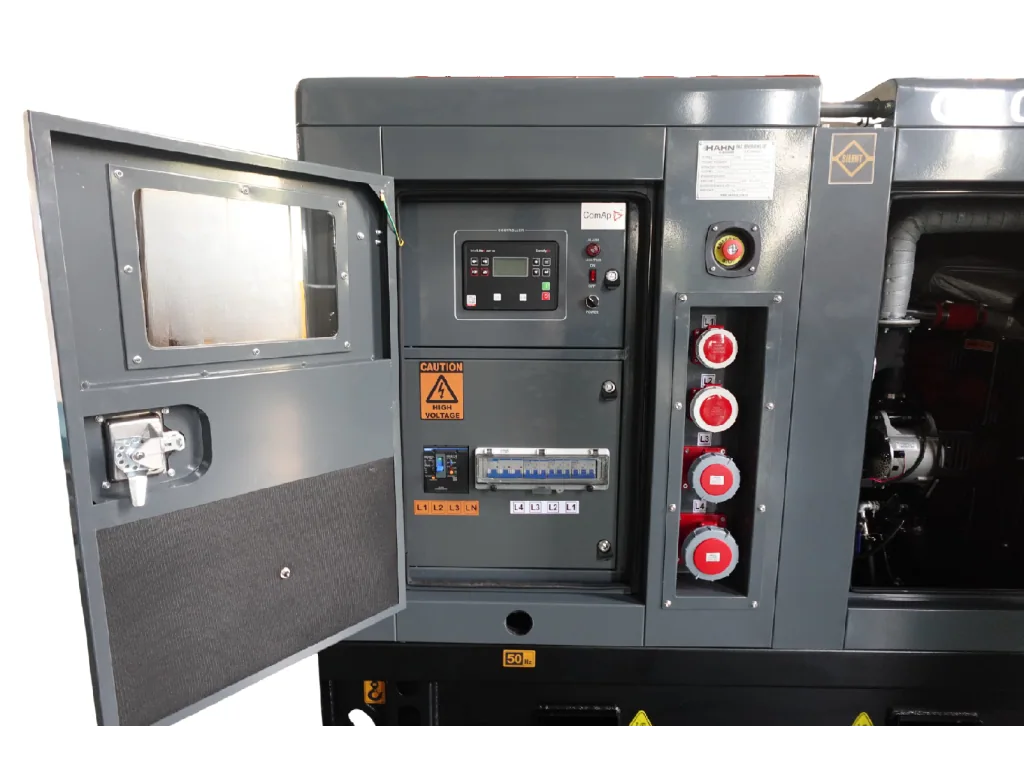

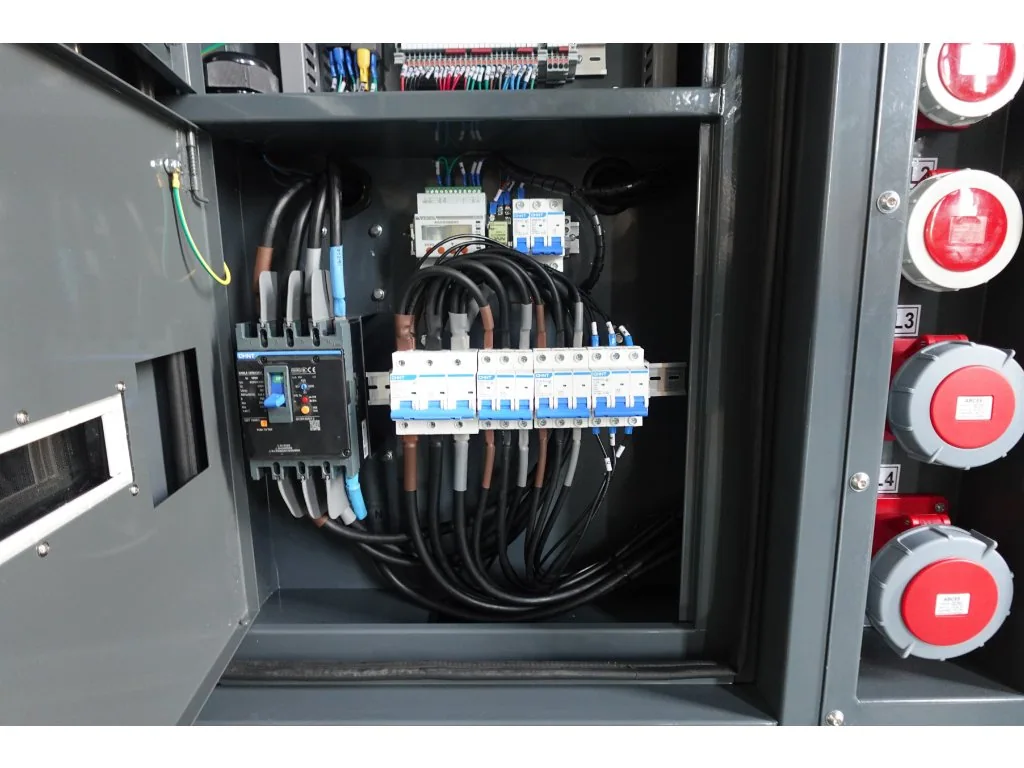

• Přímo na stroji jsou čtyři průmyslové třífázové zásuvky na společné liště, označené L1-L4. Rozvaděč obsahuje hlavní čtyřpólový jistič CHINT 100 A se ochranou proti unikajícímu proudu a sadu jističů pro jednotlivé výstupy. Ovládací panel je za průhledným okénkem a na kabině je tlačítko nouzového zastavení. Základový rám má otvory pro vysokozdvižný vozík.

Proč si ho zákazníci vybírají

• Plynový pohon - provoz na zemní plyn z přípojky, bez doplňování nafty nebo benzinu.
• Motor Cummins a alternátor Stamford - značkové komponenty.
• Třífázový výstup 400 V s výkonem 62,5 kVA (prime) / 68,75 kVA (standby) - pro provozovny, stavby i záložní napájení.
• Zvukově izolovaná kabina - 74 dB ve 7 m.
• Řídicí jednotka ComAp AMF25 s displejem a ochranami.
• Detektor plynu v motorovém prostoru.
• Průmyslové zásuvky přímo na stroji a jistič s ochranou proti unikajícímu proudu
• Záruka 12 měsíců nebo 1 000 provozních hodin na motor i alternátor (platí, co nastane dříve).

Tip z praxe

Při plánování instalace počítejte s hmotností 1 196 kg a rozměry 2 500 x 1 050 x 1 500 mm. Napojení na plynové potrubí a výfuk patří do rukou oprávněné odborné firmy.

Klíčové vlastnosti

• Výkon 62,5 kVA / 50 kW (prime), 68,75 kVA / 55 kW (standby)
• Palivo: zemní plyn
• Napětí 400 V, 50 Hz, třífázový, jmenovitý proud 89 A
• Motor Cummins 4BTAA3.9-G58, 4 válce, 3,9 l, turbo s chlazením plnicího vzduchu
• Alternátor Stamford S1L2-Y1/50KW, IP 23, izolace H, AVR ±0,5 %
• Řídicí jednotka ComAp InteliLite 4 AMF25, 7místný displej
• Hladina hluku 74 dB ve 7 m
• Detektor plynu a plynová větev s ventilem a manometrem
• Hlavní jistič 100 A, čtyři zásuvky na stroji, tlačítko nouzového zastavení
• Záruka 12 měsíců / 1 000 hodin

Použití / Instalace / Obsluha

• Určena pro provoz s přívodem zemního plynu.
• Stroj se dodává v jednom kuse na rámu určeném k manipulaci vozíkem.
• Instalaci plynového přívodu, výfuku a připojení do elektrické sítě musí provést oprávněná odborná firma.
• Návod k instalaci, obsluze a údržbě (bezpečnostní pokyny, instalace, manipulace, uvedení do provozu, údržba baterie) je ke stažení u produktu.
• Náplně: motorový olej 16,4 l, chladicí kapalina (jen motor) 10 l.
