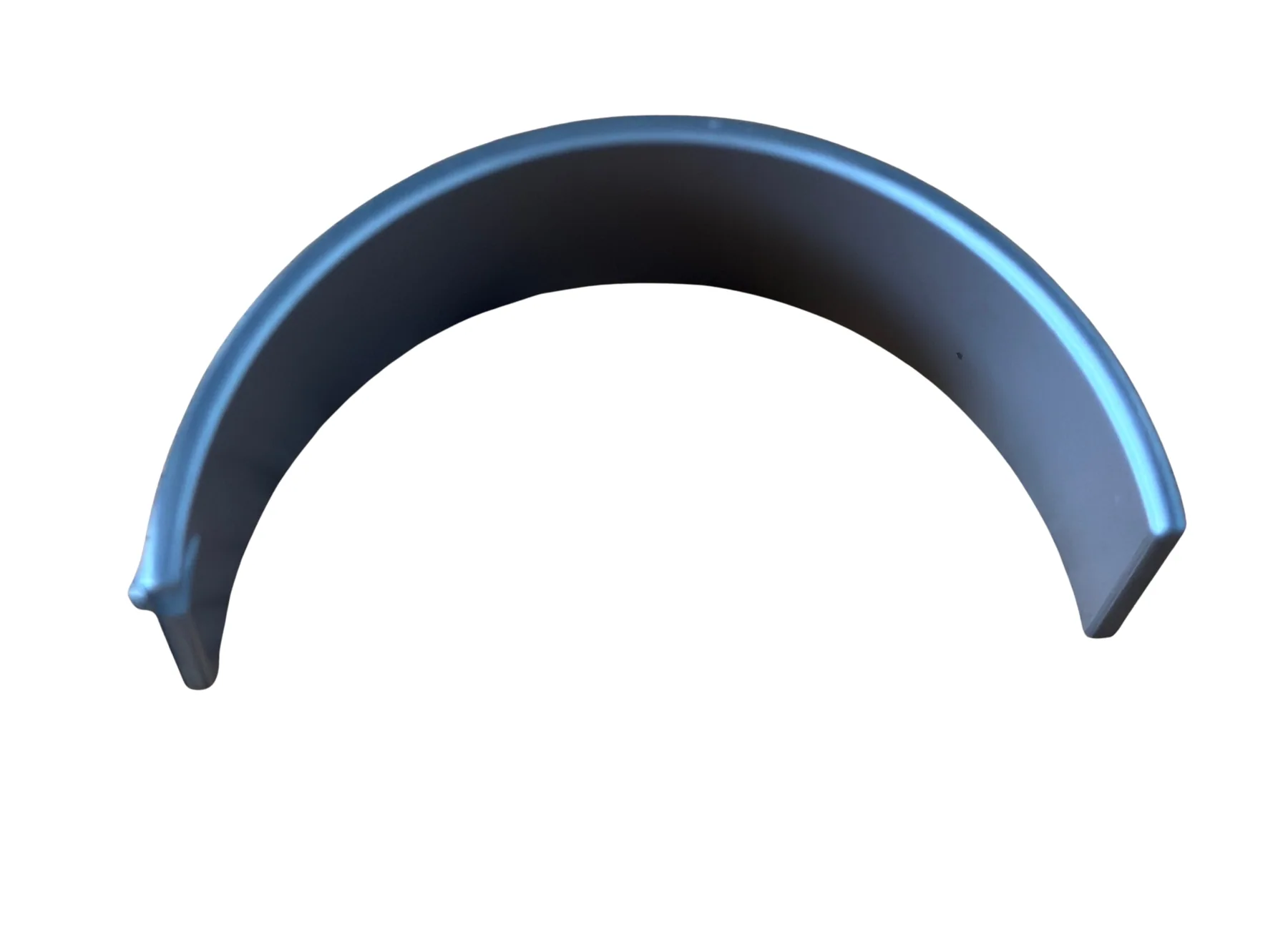

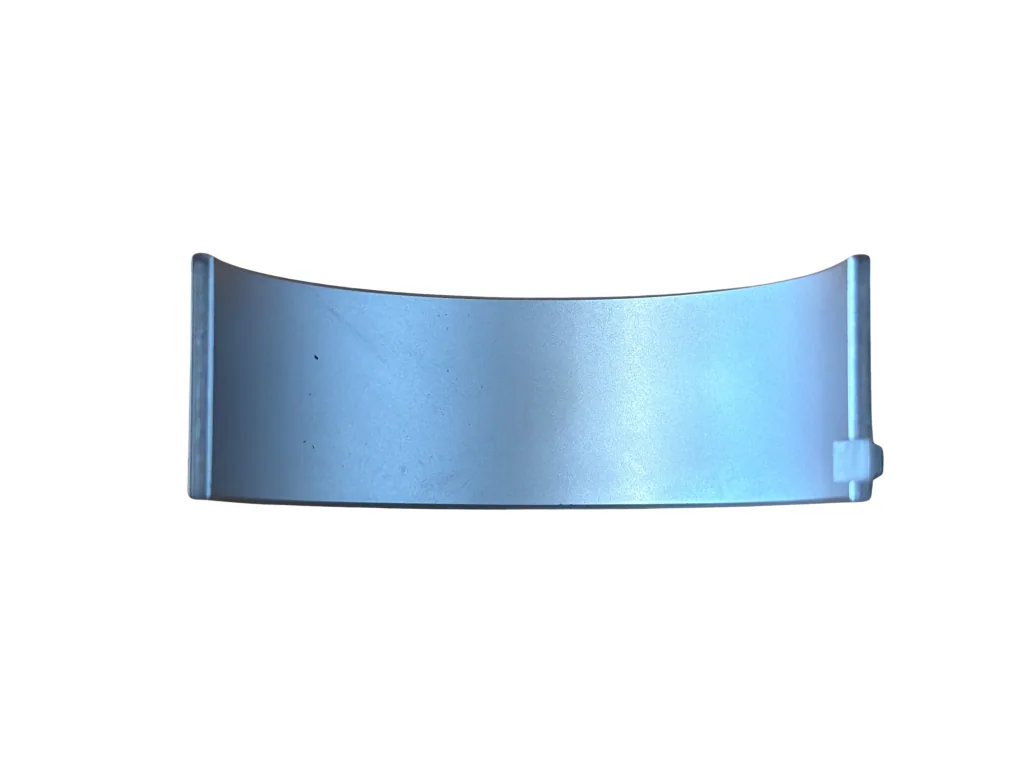

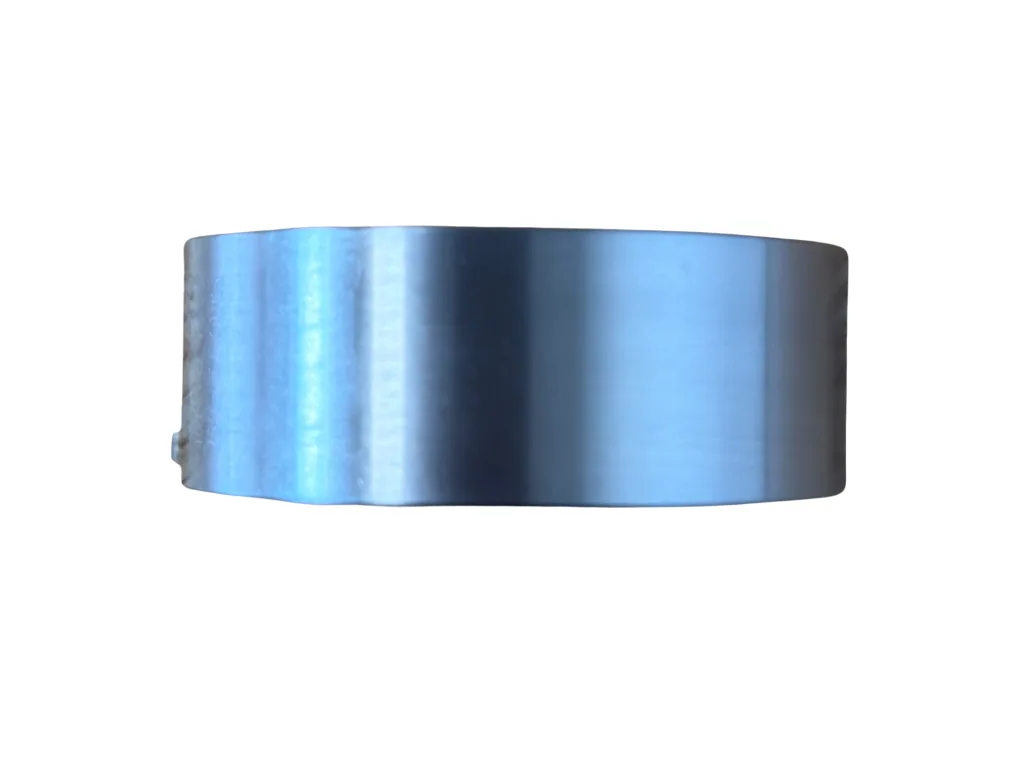

Ložisko ojnice (horní) – Hahn & Sohn HDE20SS3-DW

Ložisko ojnice (ojniční ložisko) tvoří spolu s protilehlou skořepinou kompletní uložení mezi ojnicí a klikovým hřídelem. Na rozdíl od hlavních ložisek klikového hřídele nese ojniční ložisko dynamické síly přenášené z pístu přesojnici při každém pracovním zdvihu — je tedy vystaveno vysokému a proměnnému zatížení. Opotřebené nebo poškozené ojniční ložisko se projeví charakteristickým klepáním motoru a poklesemtlakuoleje.

• Díl je určen pro čtyřválcový diesel motorWEICHAI WP2.3D25E200(generátor Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Jde o vrstvenou konstrukci (ocelové jádro s ložiskovou slitinou), s polohovacím výstupkem protipootočení.
• Ojniční ložiska se vždy vyměňují jako sada (horní i dolní skořepina na všech válcích), stejně jako hlavní ložiska klikovéhohřídele.

PROČ SI HO ZÁKAZNÍCIVYBÍRAJÍ

• Přesná shoda s motorem WEICHAI WP2.3D25E200
• Nezbytný díl při generální opravě motoru

TIPZPRAXE

Před montáží nových ojničních ložisek změřte mikrometrem čepy ojnice na klikovém hřídeli — pokud jsou opotřebené nad tolerancí, je nutné nechat hřídel přebrousit a použít odpovídající podměrné ložiskovéskořepiny.

KLÍČOVÉVLASTNOSTI

• Typ: horní skořepina ložiska ojnice
• Provedení: vrstvená konstrukce (ocel + ložisková slitina)
• Polohovací výstupek proti pootočení
• Určeno pro motor: WEICHAI WP2.3D25E200
• Kompatibilní generátor: Hahn & Sohn HDE20SS3-DW (20 kW/25kVA)

POUŽITÍ / INSTALACE/OBSLUHA

1. Demontujte olejovou vanu a ojniční víka dle servisního postupu.
2. Vyjměte staré ložiskové skořepiny (horní i dolní) z ojnice a jejího víka.
3. Před montáží nových skořepin zkontrolujte a změřte čepy ojnice na klikovém hřídeli.
4. Novou horní skořepinu usaďte do ojnice tak, aby polohovací výstupek zapadl do drážky.
5. Postupujte stejně u dolní skořepiny a víka, dotáhněte na předepsaný utahovací moment.

Montáž vyžaduje zkušenost se servisem spalovacích motorů a přesné měřicínástroje.
