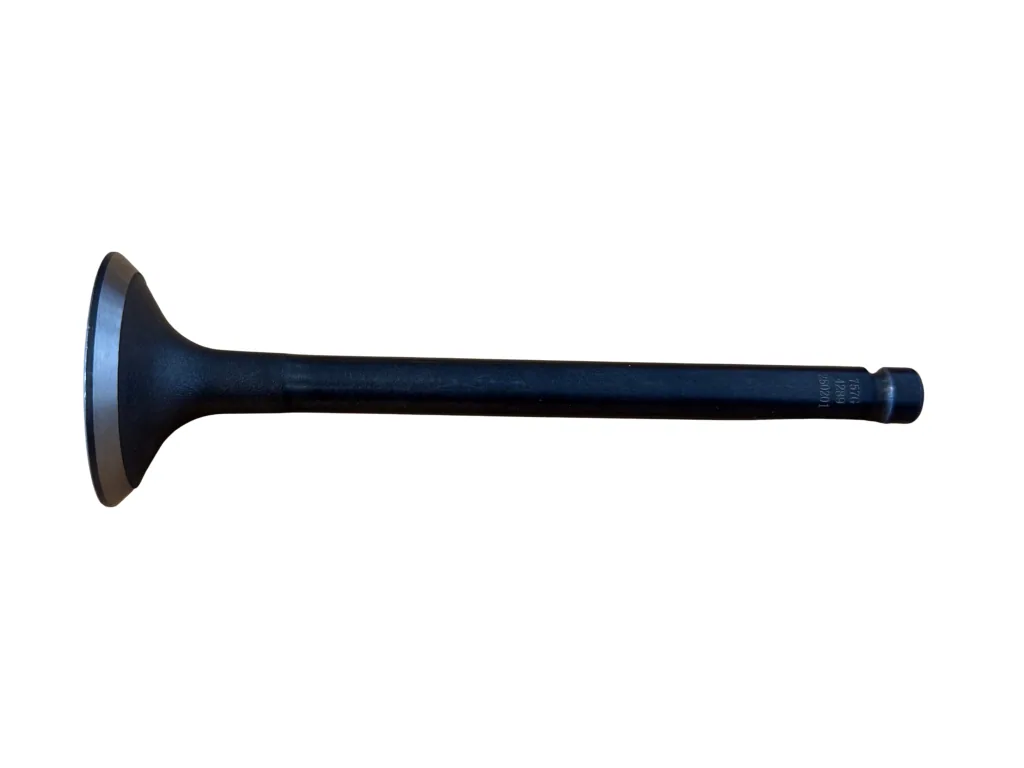

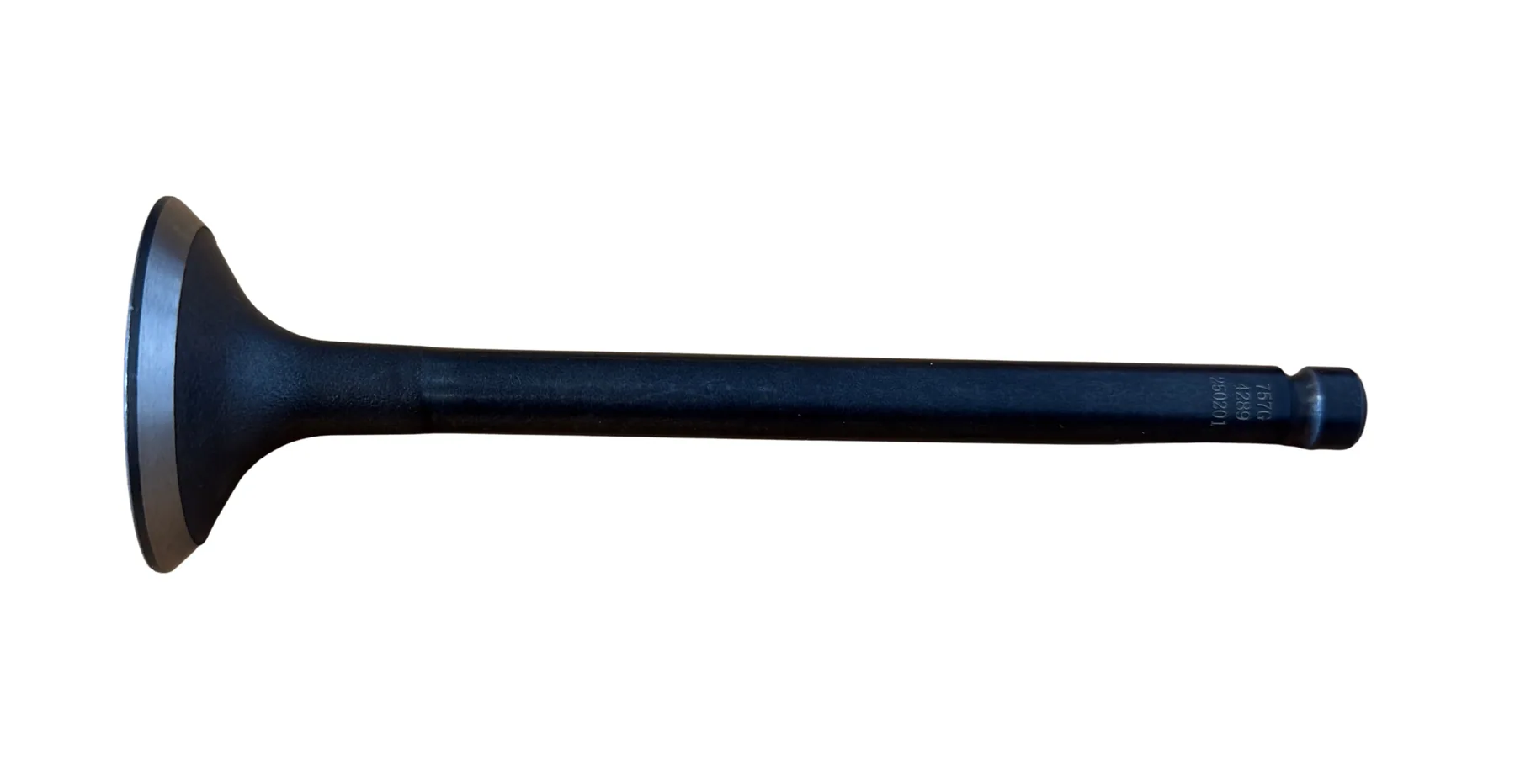

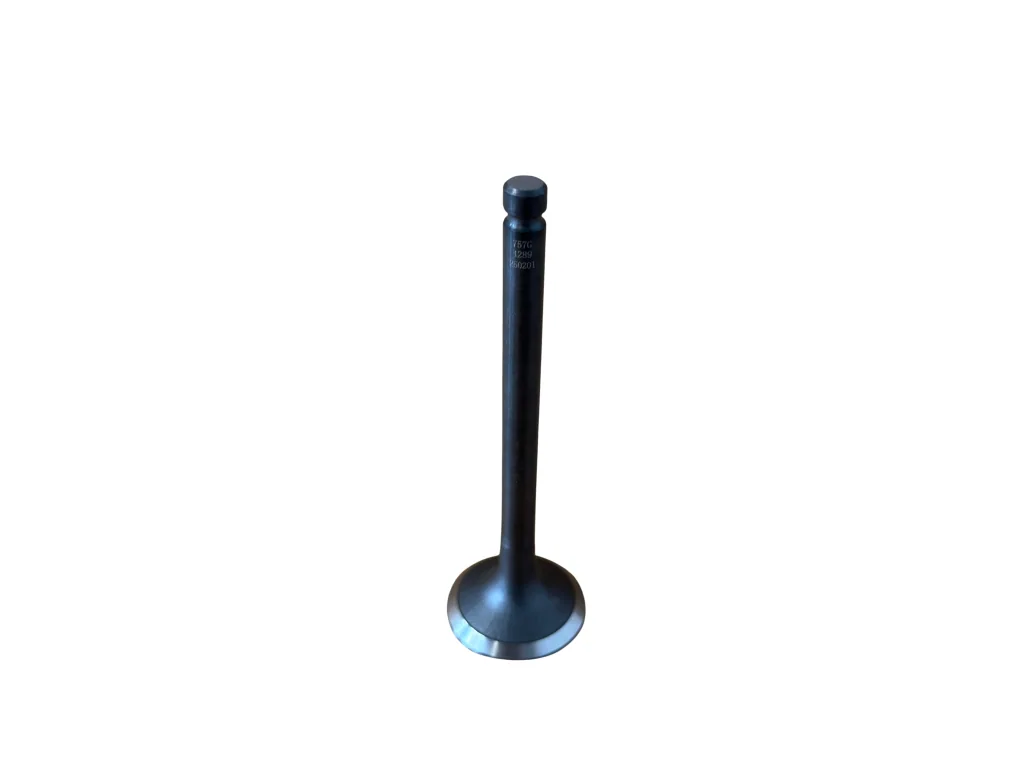

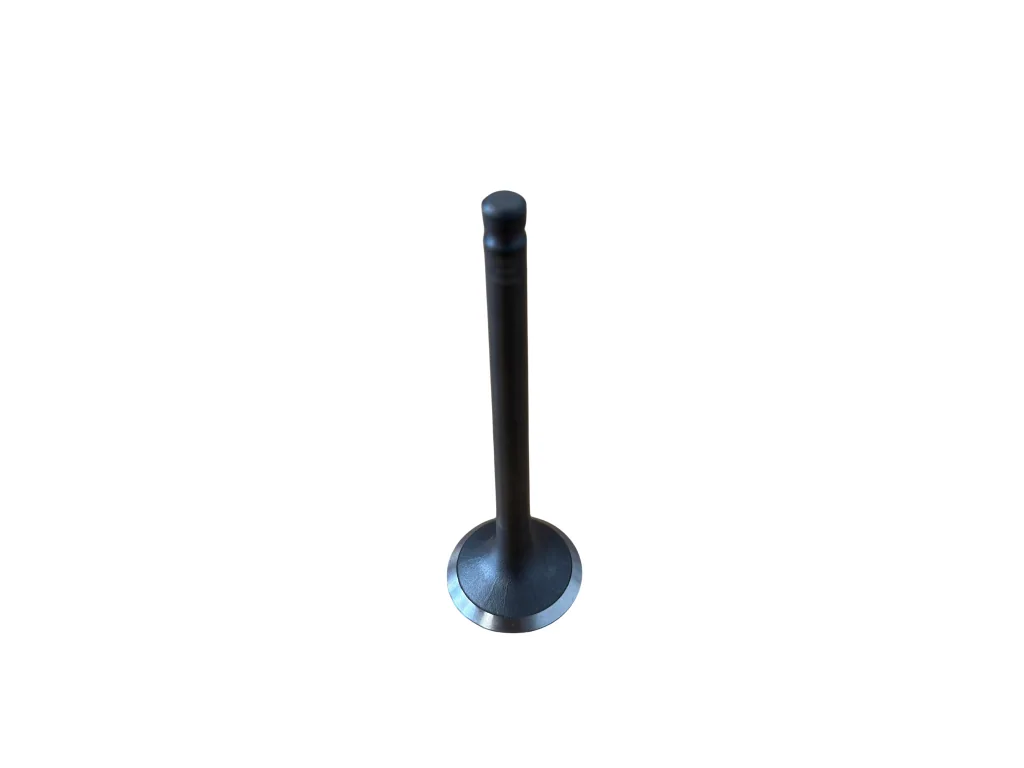

Ansaugventil – Hahn & Sohn HDE20SS3-DW

Das Einlassventil sorgt dafür, dass die Luft zum richtigen Zeitpunkt im Arbeitszyklus des Motors in den Brennraum gelangt. Im Gegensatz zum Auslassventil ist es nicht dem direkten Kontakt mit heißen Abgasen ausgesetzt, dennoch handelt es sich um ein präzise bearbeitetes Bauteil,dessen Verschleiß oder Beschädigung sich durch Kompressionsverlust und unruhigen Motorlaufbemerkbar macht.

• Das Ventil ist für den Vierzylinder-DieselmotorWEICHAI WP2.3D25E200bestimmt (Stromerzeuger Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Am Ventilschaft befindet sich eine Nut für den Sicherungsclip, der nach der Montage den Ventilfederteller sichert — ebenso wie beim Auslassventil.
• Bei einer Überholung des Zylinderkopfes werden die Einlassventile üblicherweise als kompletter Satz für alle Zylinder gleichzeitig ausgetauscht, auch wenn der Verschleiß ungleichmäßig ist — dadurch werden ein gleichmäßiges Anliegen und ein ruhiger Motorlaufnachder Reparatur gewährleistet.

WARUM KUNDEN IHNWÄHLEN

• Exakte Übereinstimmung mit dem Motor WEICHAI WP2.3D25E200
• Unverzichtbares Bauteil bei einer ÜberholungdesZylinderkopfes

PRAXISTIPP

Prüfen Sie beim Austausch der Einlassventile auch den Zustand der Ventilführungen im Zylinderkopf — eine verschlissene Führung führt selbst bei einem neuen Ventil zu einem ungleichmäßigen Anliegen am Ventilsitz und verkürzt dessenLebensdauer.

WICHTIGEEIGENSCHAFTEN

• Typ: Einlassventil (Poppet Valve)
• Nut am Ventilschaft für den Sicherungsclip der Ventilfeder
• Bestimmt für Motor: WEICHAI WP2.3D25E200
• Kompatibler Stromerzeuger: Hahn & Sohn HDE20SS3-DW(20kW/25kVA)

VERWENDUNG/INSTALLATION/BEDIENUNG

1. Demontieren Sie den Zylinderkopf und den Ventiltrieb entsprechend dem Wartungsverfahren.
2. Drücken Sie die Ventilfeder mit einem geeigneten Ventilfederspanner zusammen, entfernen Sie den Sicherungsclip und nehmen Sie das alte Ventil heraus.
3. Prüfen Sie den Zustand der Ventilführung und des Ventilsitzes im Zylinderkopf.
4. Schieben Sie das neue Ventil in die Führung, setzen Sie die Feder mit dem Federteller ein und sichern Sie sie mit dem Sicherungsclip.
5. Nach der erneuten Montage des Zylinderkopfes muss das Ventilspiel entsprechend den vorgeschriebenen Werten eingestellt werden.

Die Montage erfordert Erfahrung in der Wartung des Ventiltriebs, geeignetes Werkzeug (Ventilfederspanner) sowie die Messung des Ventilspiels — wir empfehlen keinen eigenständigen Austausch ohneentsprechendeFachkenntnisse.
