AVR-Spannungsregler für Hahn & Sohn HGG 3100X AVR und HGG 3100E AVR

AVR oder Automatic Voltage Regulator ist ein elektronischer Regler, dessen Aufgabe darin besteht, eine stabile Ausgangsspannung des Stromerzeugers bei Laständerungen und wechselnden Betriebsbedingungen aufrechtzuerhalten.

• Dieses Ersatz-AVR-Modul ist für die Modelle Hahn & Sohn HGG 3100X AVR und Hahn & Sohn HGG 3100E AVR bestimmt. Es eignet sich für den Serviceaustausch, wenn der ursprüngliche Regler nicht mehr ordnungsgemäß funktioniert oder mechanisch bzw. elektrisch beschädigt ist.

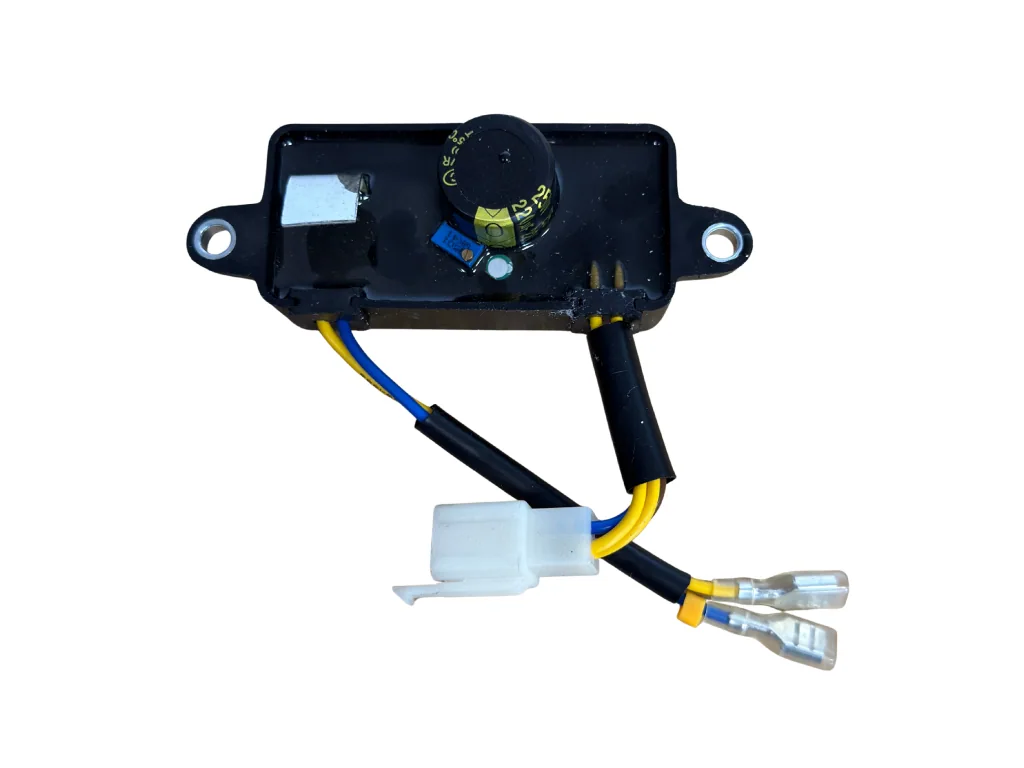

• Das Modul ist in einem schützenden Kunststoffgehäuse untergebracht und verfügt über vorbereitete Verkabelung mit Steckverbinder sowie einzelne Leitungen mit Aderendhülsen. Zur Konstruktion gehören außerdem zwei Montagebohrungen mit Metalleinsätzen, die zur Befestigung des Reglers im Generator dienen.
• Auf der offenen Seite des Moduls ist der elektronische Teil mit Kondensator und weiteren Regelkomponenten sichtbar. Für die korrekte Funktion ist es wichtig, die richtige Verbindung der Leitungen und Steckverbinder entsprechend der ursprünglichen Ausführung einzuhalten.

WARUM KUNDEN IHN WÄHLEN

• Bestimmt für Hahn & Sohn HGG 3100X AVR
• Bestimmt für Hahn & Sohn HGG 3100E AVR
• Elektronischer Ersatzregler für die Ausgangsspannung
• Lieferung als komplettes Modul mit Verkabelung
• Vorbereiteter Steckverbinder und abgeschlossene Leitungen
• Montagebohrungen zur Befestigung im Stromerzeuger
• Praktische Lösung bei Defekt des ursprünglichen AVR-Reglers

PRAXISTIPP

Vor dem Austausch des AVR empfehlen wir, auch den Zustand der Verkabelung, Steckverbinder und des Alternators zu prüfen, da Schwankungen oder das Fehlen der Ausgangsspannung nicht immer nur durch den Regler verursacht werden müssen. Bei der Montage empfiehlt es sich, die Verbindung des neuen Teils genau mit dem ursprünglichen Modul zu vergleichen.

WICHTIGE EIGENSCHAFTEN

• Teiletyp: AVR-Spannungsregler
• Bestimmt für Benzin-Stromerzeuger
• Kompatibel mit HGG 3100X AVR
• Kompatibel mit HGG 3100E AVR
• Elektronisches Regelmodul
• Schützendes Kunststoffgehäuse
• Integrierte Verkabelung
• Mehrpoliger Steckverbinder
• Einzeln abgeschlossene Leitungen
• Zwei Montagebohrungen mit Metalleinsätzen

VERWENDUNG / INSTALLATION / BEDIENUNG

Der AVR-Regler ist zur Montage in den Stromerzeuger als Ersatz für den ursprünglichen Regler bestimmt.

Beim Austausch:

• den Stromerzeuger ausschalten und von allen Verbrauchern trennen,
• die Startbatterie abklemmen, sofern das jeweilige Modell damit ausgestattet ist,
• den ursprünglichen AVR-Regler demontieren,
• Steckverbinder, Leitungen und Montagepunkte vergleichen,
• das neue Modul in der ursprünglichen Position befestigen,
• Leitungen und Steckverbinder auf dieselbe Weise wie beim ursprünglichen Teil anschließen,
• vor dem Start die Festigkeit aller Verbindungen prüfen.

Wir empfehlen, die Montage einer Person mit Erfahrung im Service von Stromerzeugern und elektrischen Geräten anzuvertrauen.
