Olejové tesnenie kľukového hriadeľa (výstupná strana) – Hahn & Sohn HDE20SS3-DW

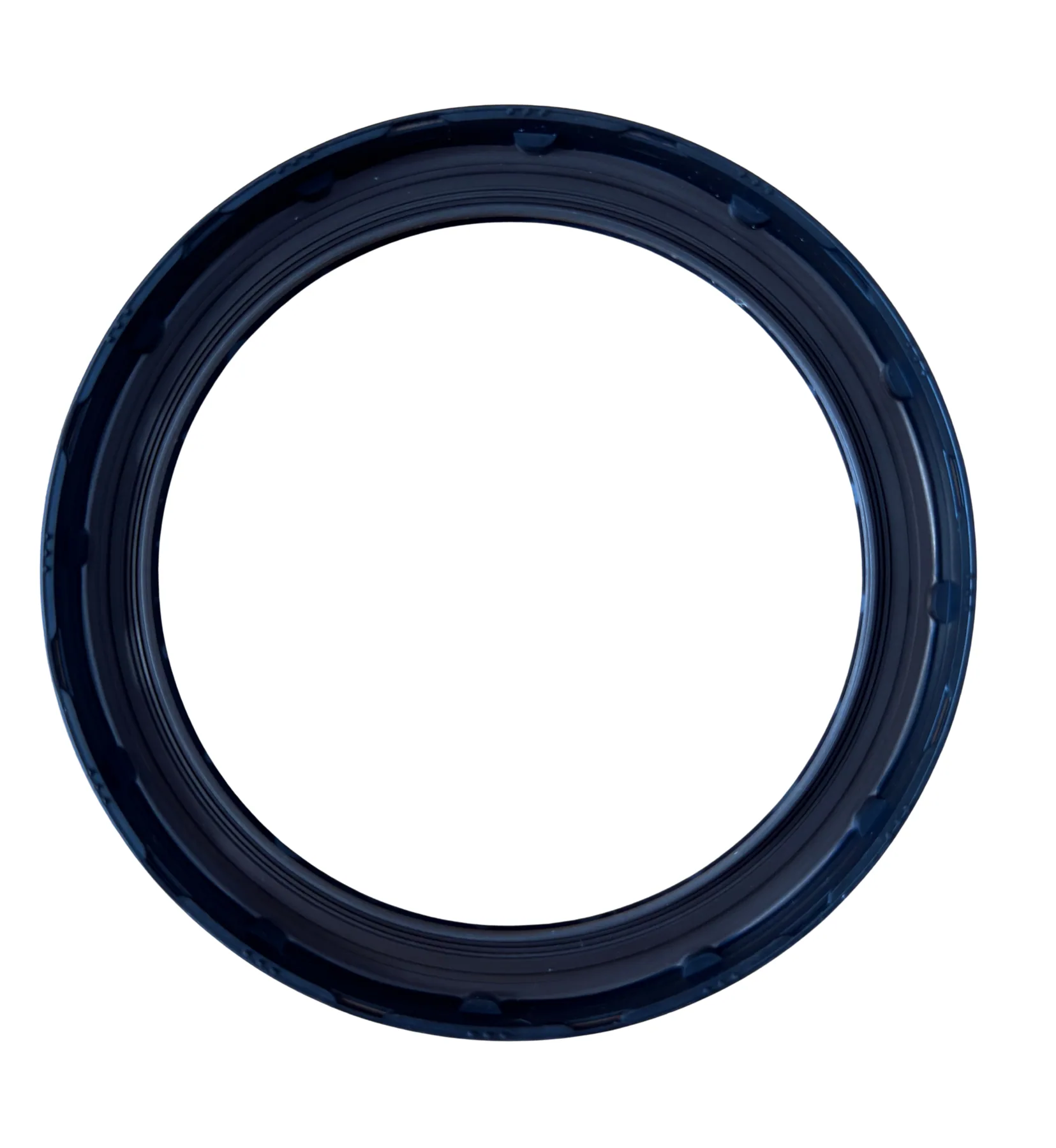

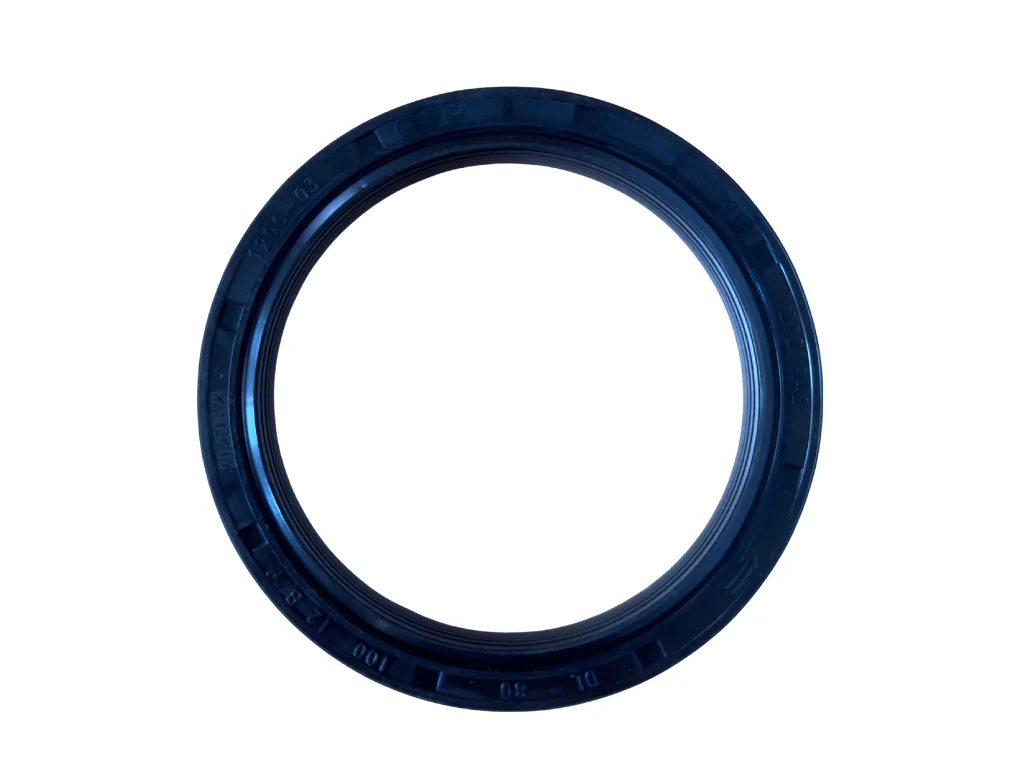

Olejové tesnenie kľukového hriadeľa (gufero) je gumový tesniaci krúžok s gumovým tesniacim britom a zabudovanou pružinou, ktorý obopína rotujúci hriadeľ a zabraňuje úniku motorového oleja z kľukovej skrine. Umiestnené je navýstupnej strane kľukového hriadeľa— tam, kde hriadeľ opúšťa motor a prenáša otáčky na rotorgenerátora.

• Tesnenie má rozmer80 × 100 × 12 mmadvojbritové vyhotovenie s pružinou— ide o štandardizovaný rozmer bežne používaný naprieč rôznymi motormi, nie o exotický jednorazový diel. Napriek tomu je potrebné dodržať presný rozmer a typ, aby tesnenie spoľahlivo odolávalo tlaku a otáčkam zodpovedajúcim tomutomotoru.
• Netesniace alebo stvrdnuté/popukané tesnenie sa prejaví olejovou škvrnou pod generátorom a postupným úbytkom oleja v motore — ide o bežnú opotrebiteľnú súčiastku, ktorú je vhodné vymeniť pri každej generálnej oprave motora alebo demontáži v tejto oblasti.

PREČO SI HO ZÁKAZNÍCIVYBERAJÚ

• Štandardizovaný rozmer 80×100×12 mm— overený, celosvetovo používaný typ tesnenia
• Presná zhoda s motorom WEICHAI WP2.3D25E200

TIPZPRAXE

Pri montáži nového tesnenia naneste na vonkajší obvod (kovovú kostru) tenkú vrstvu motorového oleja alebo tesniaceho tmelu a na tesniaci brit trochu oleja — uľahčí to zasunutie a zabráni poškodeniu britu pri prvom spustení motora. Tesnenie zatláčajte rovnomerne, nikdy nie nakrivo, ideálne vhodným nástrčným nástrojom.

KĽÚČOVÉ VLASTNOSTI

• Typ: olejové tesnenie (gufero)
• Rozmer: 80 × 100 × 12 mm (vnútorný × vonkajší priemer × šírka)
• Materiál: guma (NBR)
• Umiestnenie:výstupnástranakľukovéhohriadeľa
• Určenépremotor:WEICHAIWP2.3D25E200
• Kompatibilný generátor: Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA)

POUŽITIE / INŠTALÁCIA/OBSLUHA

1. Odpojte generátor od napájania, vypustite motorový olej.
2. Demontujte kryt/diel, za ktorým sa tesnenie nachádza na výstupnej strane kľukového hriadeľa (podľa servisného postupu motora).
3. Staré tesnenie opatrne vypáčte, dosadaciu plochu očistite a skontrolujte, či nie je poškodený povrch hriadeľa v mieste kontaktu tesniaceho britu.
4. Na tesniaci brit nového tesnenia naneste tenkú vrstvu oleja a zatlačte ho rovnomerne na miesto vhodným nástrojom (nie kladivom priamo na tesnenie).
5. Namontujte späť kryt/diel, doplňte olej a skontrolujte tesnosť po naštartovanímotora.
