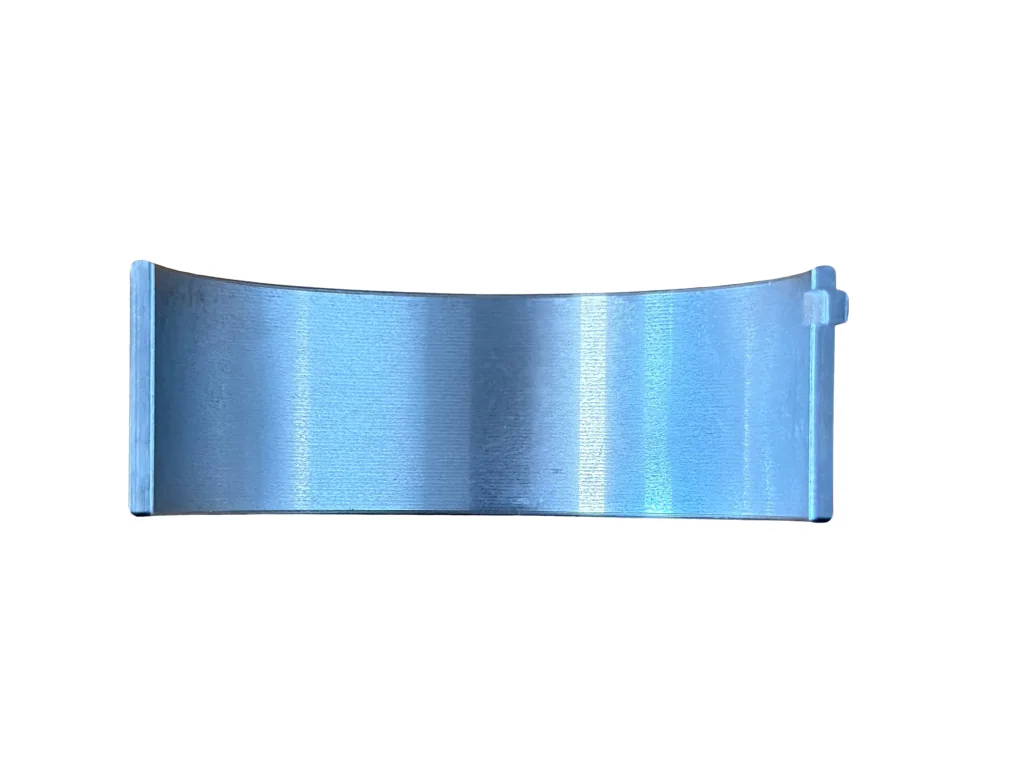

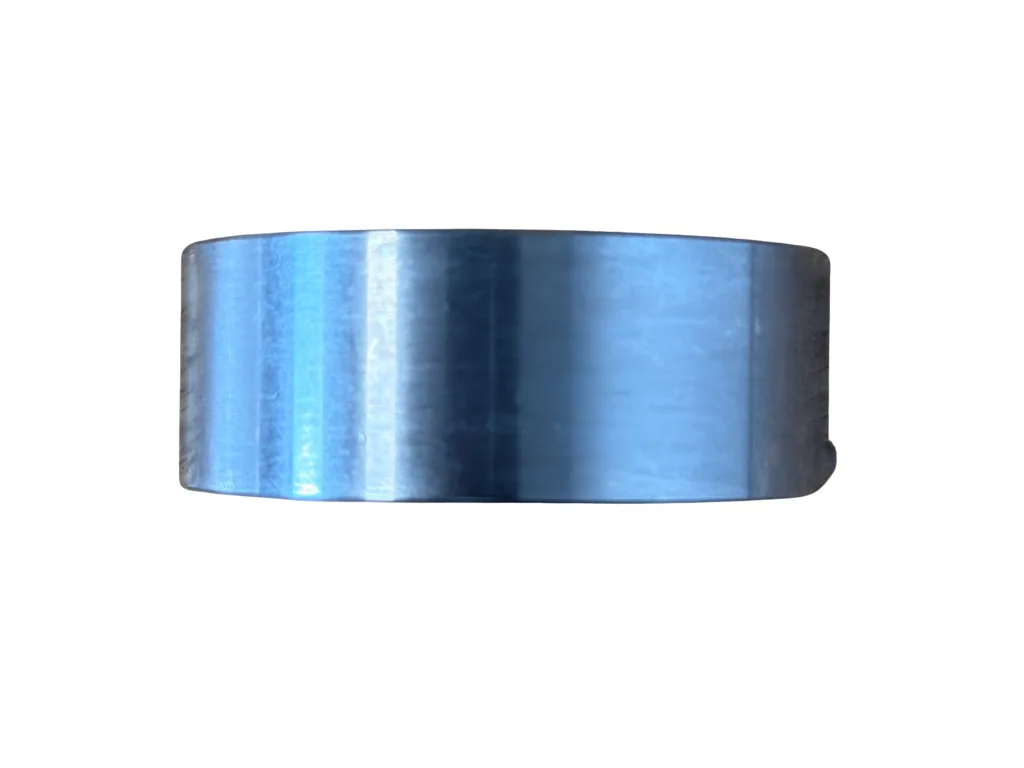

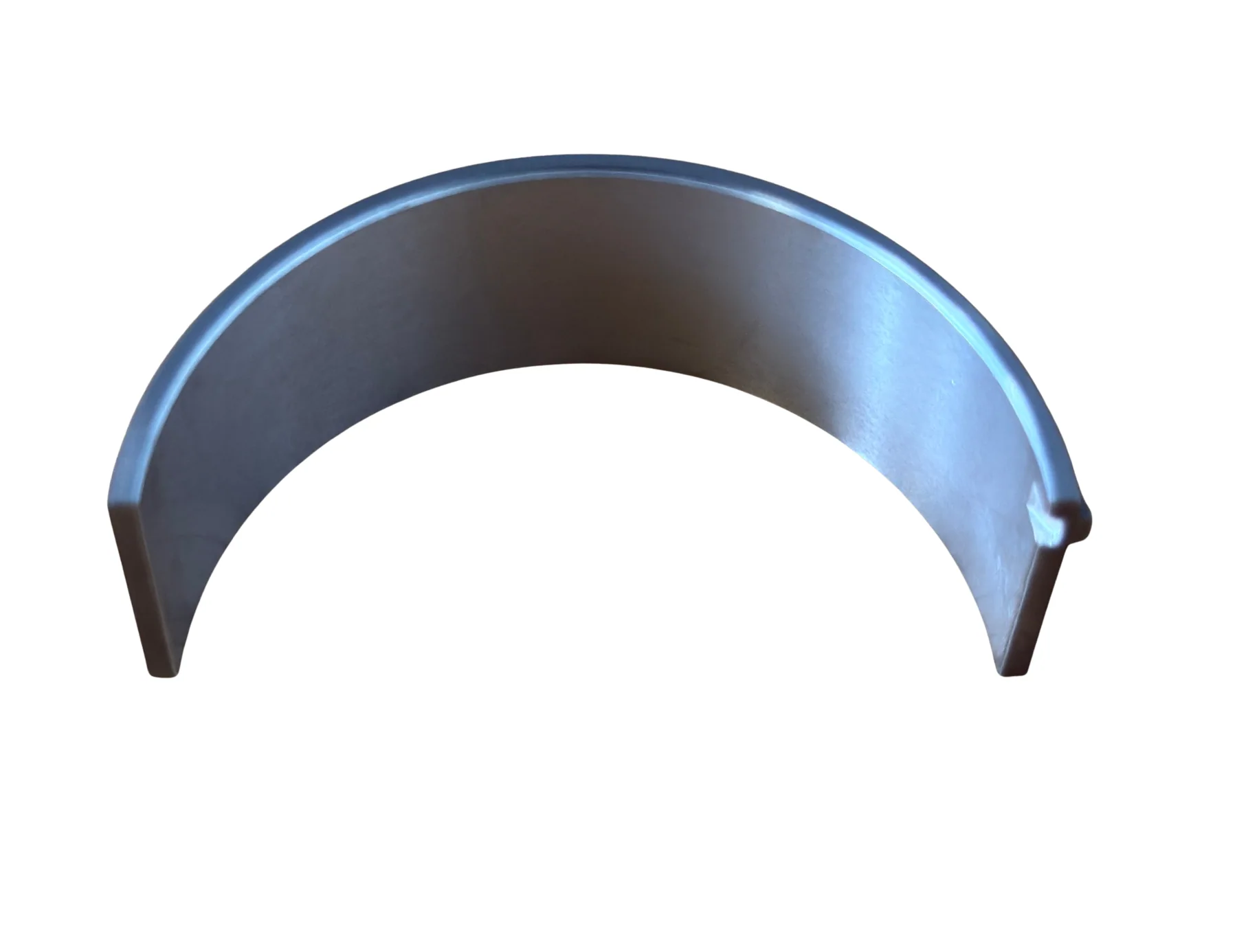

Pleuellager (unten) – Hahn & Sohn HDE20SS3-DW
Pleuellager (unten) – Hahn & Sohn HDE20SS3-DW
Untere Pleuellagerschale für den Motor WEICHAI WP2.3D25E200, mit dem der Diesel-Stromerzeuger Hahn & Sohn HDE20SS3-DW ausgestattet ist. Sie bildet zusammen mit der oberen Lagerschale ein Paar und gemeinsam bilden beide die vollständige Lagerung der Pleuelstange auf der…
+49 163 02 44 737 · info@hahn-sohn.eu
Mo–Fr 8:00–16:00
Das passende Modell.
Mit kompetenter Beratung.
Haben Sie Fragen zu diesem Produkt? Wir werden innerhalb von 24 Stunden antworten. Wir helfen Ihnen bei der Auswahl des notwendigen Zubehörs.
+49 163 02 44 737info@hahn-sohn.euMo–Fr 8:00–16:00 · Professioneller Service
Untere Pleuellagerschale für den Motor WEICHAI WP2.3D25E200, mit dem der Diesel-Stromerzeuger Hahn & Sohn HDE20SS3-DW ausgestattet ist. Sie bildet zusammen mit der oberen Lagerschale ein Paar und gemeinsam bilden beide die vollständige Lagerung der Pleuelstange auf der Kurbelwelle.
Die untere Pleuellagerschale wird in den Pleueldeckel eingesetzt (im Gegensatz zur oberen Lagerschale, die direkt im Pleuelkörper sitzt) und bildet zusammen mit der oberen Lagerschale die vollständige kreisförmige Lagerung auf dem Kurbelwellenzapfen. Sie trägt die gleiche dynamische Belastung wie die obere Lagerschale — beide Hälften übertragen während des Motorbetriebs die Kräfte vom Kolben über die Pleuelstange gleichmäßig auf die Kurbelwelle.
- Das Teil ist für den Vierzylinder-DieselmotorWEICHAI WP2.3D25E200bestimmt (Stromerzeuger Hahn & Sohn HDE20SS3-DW, 20 kW / 25 kVA). Ebenso wie die obere Lagerschale besitzt sie eine Positioniernase, die den präzisen Sitz im Pleueldeckel gewährleistet und einVerdrehen verhindert.
- Die obere und die untere Lagerschale werden immer gemeinsam als Paar ausgetauscht — niemalseinzeln.
WARUM KUNDEN SIEWÄHLEN
- Exakte Übereinstimmung mit dem Motor WEICHAI WP2.3D25E200
- Ergänzendes Teil zur oberen Lagerschale— bildet das vollständige Paar für ein Pleuellager
- Unverzichtbares Bauteil bei einer Motorüberholung
PRAXISTIPP
Tauschen Sie die obere und die untere Lagerschale immer gleichzeitig als Paar aus, auch wenn der Verschleiß ungleichmäßig ist — die Kombination einer alten und einer neuen Lagerschale in einem Lager führt zu ungleichmäßigem Lagerspiel und schnellerem Verschleiß des neuenTeils.
WICHTIGEEIGENSCHAFTEN
- Typ: untere Pleuellagerschale
- Ausführung: mehrschichtige Konstruktion (Stahl + Lagerlegierung)
- Positioniernase als Verdrehsicherung
- Bestimmt für Motor: WEICHAI WP2.3D25E200
- Kompatibler Stromerzeuger: Hahn & Sohn HDE20SS3-DW (20 kW /25kVA)
VERWENDUNG/INSTALLATION/BEDIENUNG
- Demontieren Sie die Ölwanne und die Pleueldeckel entsprechend dem Wartungsverfahren.
- Nehmen Sie die alten Lagerschalen (obere und untere) aus der Pleuelstange und ihrem Deckel heraus.
- Prüfen und vermessen Sie vor der Montage der neuen Lagerschalen die Pleuellagerzapfen der Kurbelwelle.
- Setzen Sie die neue untere Lagerschale so in den Pleueldeckel ein, dass die Positioniernase in die Nut greift.
- Montieren Sie den Deckel wieder und ziehen Sie ihn mit dem vorgeschriebenen Anzugsdrehmoment fest.
Die Montage erfordert Erfahrung in der Wartung von Verbrennungsmotoren und präzise Messwerkzeuge.
Zusätzliche Parameter
Technische Parameter
| Kategorie | Sonstiges |
| Gewicht | 0.035 kg |
| Teileart | Untere Schale des Pleuellagers |
| Material | Mehrschichtiger Aufbau (Stahl + Lagerlegierung) |
| Geeignet für den Motor | WEICHAI WP2.3D25E200 |
| Kompatibles Gerät | Hahn & Sohn HDE20SS3-DW (20 kW / 25 kVA) |
